पंप मॉडल कोड को कैसे समझें? डीजी, डी, सीक्यू और अन्य केन्द्रापसारक पम्प श्रृंखला के लिए एक गाइड

औद्योगिक पंपों का चयन करते समय, इंजीनियरों और क्रय टीमों को अक्सर डीजी, डी, सीक्यू, सीडी और अन्य अक्षर संयोजन जैसे मॉडल कोड का सामना करना पड़ता है।

कई खरीदारों के लिए, ये अक्षर साधारण उत्पाद नामों की तरह लग सकते हैं। हालाँकि, पंप मॉडल कोड में आमतौर पर उत्पाद श्रृंखला, संरचनात्मक डिज़ाइन या एप्लिकेशन श्रेणी के बारे में उपयोगी जानकारी होती है।

हालाँकि, एक महत्वपूर्ण बिंदु पर ध्यान दिया जाना चाहिए: पंप मॉडल अक्षरों के लिए कोई सार्वभौमिक नामकरण मानक नहीं है। विभिन्न निर्माता अपनी उत्पाद श्रृंखला को अलग-अलग तरीके से परिभाषित कर सकते हैं। इसलिए, पंप कोड के सटीक अर्थ की पुष्टि हमेशा निर्माता के तकनीकी दस्तावेजों के माध्यम से की जानी चाहिए।

यह लेख डीजी सीरीज़ क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप को एक उदाहरण के रूप में लेता है ताकि यह समझाया जा सके कि पंप मॉडल कोड को आम तौर पर कैसे समझा जाता है और विभिन्न पंप श्रृंखलाओं को कैसे अलग किया जा सकता है।

पंप मॉडल में अक्षरों का क्या मतलब है?

औद्योगिक पंप मॉडल आमतौर पर अक्षरों, संख्याओं और प्रतीकों से बने होते हैं। अक्षर आमतौर पर पंप श्रृंखला या संरचनात्मक श्रेणी को दर्शाते हैं, जबकि संख्याएँ अक्सर डिज़ाइन मापदंडों से संबंधित जानकारी प्रदान करती हैं।

उदाहरण के लिए:

डीजी श्रृंखला क्षैतिज मल्टीस्टेज केन्द्रापसारक पम्प

इस मॉडल में:

• डीजी पंप श्रृंखला का प्रतिनिधित्व करता है
• निर्माता के नामकरण नियमों के आधार पर निम्नलिखित संख्याएँ डिज़ाइन मापदंडों जैसे प्रवाह, शीर्ष या चरणों की संख्या का प्रतिनिधित्व कर सकती हैं

हालाँकि, सटीक अर्थ निर्माताओं के बीच भिन्न होता है। खरीदारों को किसी पंप का मूल्यांकन केवल उसके मॉडल नाम के अक्षरों से नहीं करना चाहिए। संपूर्ण उत्पाद विशिष्टताएँ और तकनीकी दस्तावेज़ अभी भी पंप चयन का आधार हैं।

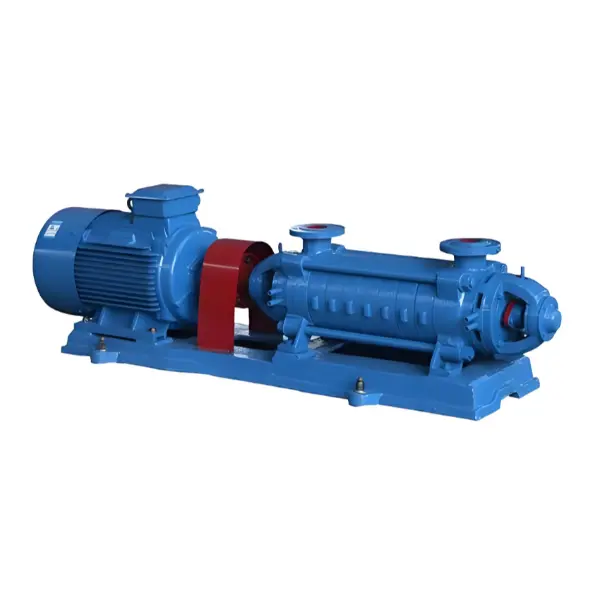

डीजी सीरीज पंप में "डीजी" का क्या मतलब है?

डीजी श्रृंखला क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप एक प्रकार का औद्योगिक केन्द्रापसारक पंप है जिसमें क्षैतिज, एकल-सक्शन, मल्टीस्टेज संरचना होती है।

डीजी सीरीज पंप में आम तौर पर निम्नलिखित संरचनात्मक विशेषताएं शामिल होती हैं:

• क्षैतिज स्थापना डिज़ाइन
• एकल-सक्शन संरचना
• मल्टीस्टेज प्ररित करनेवाला व्यवस्था
• अनुभागीय पंप बॉडी डिज़ाइन
• इम्पेलर्स और बैलेंस डिस्क सहित रोटर घटक

डीजी सीरीज पंप को उन तरल पदार्थों को स्थानांतरित करने के लिए डिज़ाइन किया गया है जिनमें ठोस कण नहीं होते हैं और जिनमें कोई संक्षारक गुण नहीं होते हैं।

उत्पाद विनिर्देशों के अनुसार, लागू तरल तापमान सीमा है:

-20°C से 105°C

इनलेट दबाव होना चाहिए:

0.6 एमपीए से कम

पंप मॉडल में संख्याओं को कैसे समझें?

अक्षरों के अलावा, पंप मॉडल में संख्याएँ भी महत्वपूर्ण जानकारी प्रदान करती हैं।

उदाहरण के लिए, कुछ मल्टीस्टेज सेंट्रीफ्यूगल पंप मॉडल निम्न प्रारूपों का उपयोग कर सकते हैं:

डीजी46-50×6

इस प्रकार के नामकरण प्रारूप में:

• डीजी - पंप श्रृंखला
• 46 - आमतौर पर प्रवाह संकेत से संबंधित
• 50 - आमतौर पर सिंगल-स्टेज हेड इंडिकेशन से संबंधित
• 6 - पंप चरणों की संख्या

हालाँकि, विभिन्न निर्माता अलग-अलग नामकरण विधियों का उपयोग कर सकते हैं।

पंप का चयन करते समय, मॉडल नंबर की जांच निम्न के साथ की जानी चाहिए:

• प्रवाह आवश्यकताएँ
• प्रमुख आवश्यकताएँ
• तरल विशेषताएँ
• परिचालन तापमान
• स्थापना की शर्तें

अलग-अलग पम्प शृंखलाएँ क्यों हैं?

औद्योगिक अनुप्रयोगों की अलग-अलग परिचालन आवश्यकताएँ होती हैं। निर्माता आमतौर पर पंप संरचना, हाइड्रोलिक डिजाइन, सीलिंग विधियों और अनुप्रयोग स्थितियों के आधार पर विभिन्न पंप श्रृंखला विकसित करते हैं।

पंप संरचना

विभिन्न श्रृंखलाओं में अलग-अलग संरचनाएँ हो सकती हैं, जैसे:

• क्षैतिज या ऊर्ध्वाधर डिजाइन
• सिंगल-स्टेज या मल्टीस्टेज संरचना
• विभिन्न सक्शन व्यवस्थाएँ

प्रत्येक डिज़ाइन विशिष्ट अनुप्रयोग आवश्यकताओं के लिए विकसित किया गया है।

हाइड्रोलिक डिज़ाइन

पंप का आंतरिक हाइड्रोलिक डिज़ाइन तरल ऊर्जा को स्थानांतरित करने के तरीके को प्रभावित करता है।

एक मल्टीस्टेज सेंट्रीफ्यूगल पंप रोटर पर व्यवस्थित कई इम्पेलर्स का उपयोग करता है, जबकि एक सिंगल-स्टेज पंप एक इम्पेलर का उपयोग करता है। संरचनात्मक अंतर इस बात को प्रभावित करता है कि किसी विशिष्ट प्रणाली के लिए पंप का चयन कैसे किया जाता है।

दस्ता सीलिंग डिजाइन

सीलिंग व्यवस्था में पंप श्रृंखला भी भिन्न हो सकती है।

• यांत्रिक मुहर
• पैकिंग सील

उपयुक्त सीलिंग संरचना पंप डिजाइन और परिचालन आवश्यकताओं पर निर्भर करती है।

डीजी और डी सीरीज पंप के बीच क्या अंतर है?

कई पारंपरिक पंप वर्गीकरणों में, डी और डीजी श्रृंखला पंप क्षैतिज मल्टीस्टेज केन्द्रापसारक पंप संरचनाओं से जुड़े होते हैं।

हालाँकि, डी और डीजी के बीच सटीक अंतर निर्माता के उत्पाद वर्गीकरण पर निर्भर करता है।

केवल यह मान लेना सही नहीं है कि डीजी हमेशा डी से बेहतर होता है, या कि डी और डीजी पूरी तरह से अलग पंप प्रकार हैं।

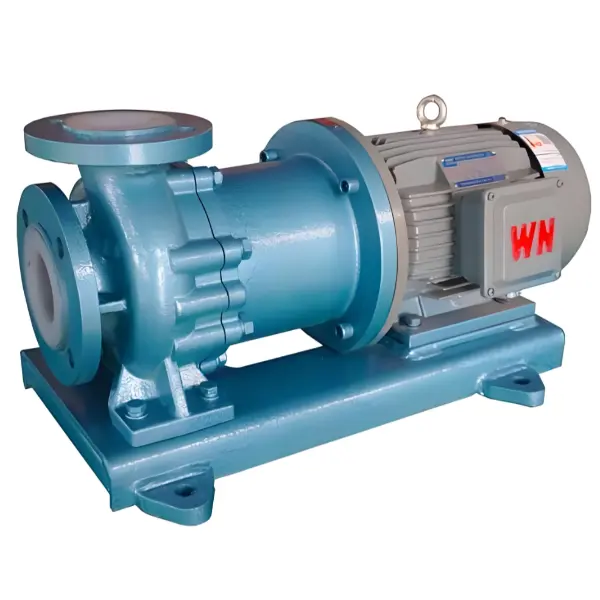

पंप मॉडल में CQ का क्या अर्थ है?

डीजी श्रृंखला पंपों के विपरीत, सीक्यू सभी पंप निर्माताओं द्वारा उपयोग किया जाने वाला एक सार्वभौमिक संक्षिप्त नाम नहीं है।

विभिन्न कंपनियां विभिन्न पंप डिजाइनों के लिए उत्पाद श्रृंखला कोड के रूप में सीक्यू का उपयोग कर सकती हैं।

सीक्यू श्रृंखला पंप की जांच करते समय, खरीदारों को इसकी पुष्टि करनी चाहिए:

• निर्माता सूची
• उत्पाद विशिष्टताएँ
• तकनीकी चित्र
• उत्पाद विवरण

सही व्याख्या निर्माता की अपनी वर्गीकरण प्रणाली पर निर्भर करती है।

सही पंप श्रृंखला की तुरंत पहचान कैसे करें?

पम्पिंग माध्यम की पुष्टि करें

पहली जांच:

• कौन सा तरल स्थानांतरित किया जाएगा?
• क्या इसमें ठोस कण हैं?
• क्या यह संक्षारक है?

उदाहरण के लिए, डीजी सीरीज़ पंप को ठोस कणों या संक्षारक गुणों के बिना तरल पदार्थों के लिए डिज़ाइन किया गया है।

परिचालन स्थितियों की जाँच करें

महत्वपूर्ण शर्तों में शामिल हैं:

• तरल तापमान
• इनलेट दबाव
• सिस्टम आवश्यकताएं

पंप संरचना को समझें

पंप चुनने से पहले पुष्टि करें:

• सिंगल-स्टेज या मल्टीस्टेज डिज़ाइन
• क्षैतिज या ऊर्ध्वाधर संरचना
• सक्शन प्रकार

संपूर्ण तकनीकी जानकारी की समीक्षा करें

पंप मॉडल का नाम केवल पहला कदम है। व्यावसायिक चयन में उत्पाद विनिर्देशों, तकनीकी चित्र, परिचालन आवश्यकताओं और निर्माता की सिफारिशों पर भी विचार किया जाना चाहिए।

खरीदारों को पंप मॉडल कोड क्यों समझना चाहिए?

आपूर्तिकर्ताओं के साथ बेहतर संचार

पंप श्रृंखला का मूल अर्थ जानने से खरीदारों को उनकी आवश्यकताओं का अधिक स्पष्ट रूप से वर्णन करने में मदद मिलती है।

ग़लत चयन से बचें

पंप वर्गीकरण को समझने से केवल उपस्थिति या कीमत के आधार पर पंप चुनने का जोखिम कम हो जाता है।

आसान उत्पाद तुलना

खरीदार विभिन्न पंप परिवारों की संरचनात्मक भिन्नताओं को समझकर उनकी तुलना अधिक प्रभावी ढंग से कर सकते हैं।

पंप मॉडल कोड जैसे डीजी, डी और सीक्यू का उपयोग विभिन्न पंप श्रृंखला या डिज़ाइन श्रेणियों की पहचान करने के लिए किया जाता है।

डीजी श्रृंखला क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप निर्दिष्ट परिचालन स्थितियों के तहत उपयुक्त स्वच्छ तरल पदार्थ को स्थानांतरित करने के लिए एक क्षैतिज, एकल-सक्शन, मल्टीस्टेज संरचना की विशेषता वाले पंप डिजाइन का प्रतिनिधित्व करता है।

हालाँकि, अकेले पंप अक्षर यह निर्धारित नहीं कर सकते कि कोई उत्पाद किसी विशिष्ट अनुप्रयोग के लिए उपयुक्त है या नहीं।

सही चयन विधि पंप किए गए माध्यम, तापमान, दबाव आवश्यकताओं, स्थापना स्थितियों और निर्माता द्वारा प्रदान की गई तकनीकी विशिष्टताओं सहित संपूर्ण परिचालन स्थितियों का मूल्यांकन करना है।
