थर्मल इंजीनियरिंग से लेकर खनन ट्रक बॉडी तक: हम तनाव नियंत्रण के माध्यम से वेल्ड क्रैकिंग का समाधान क्यों करते हैं

जब हेवी-ड्यूटी खनन डंप ट्रक बॉडी विफल हो जाती है, तो स्टील प्लेट के बीच में दरार शायद ही कभी शुरू होती है। यह वेल्ड सीम पर शुरू होता है - विशेष रूप से, गर्मी प्रभावित क्षेत्र में।

यह कोई खनन समस्या नहीं है. यह एक धातुकर्म समस्या है।

और यह वह समस्या है जिसे हम एक दशक से अधिक समय से हल कर रहे हैं - खनन में नहीं, बल्कि सीसा ऑक्साइड उत्पादन लाइनों में, जहां उच्च तापमान तनाव और क्रिस्टलीय संरचना परिवर्तन दैनिक इंजीनियरिंग वास्तविकताएं हैं।

अनदेखा किया गया मूल कारण

खनन ट्रक बॉडी में अधिकांश संरचनात्मक विफलताओं के लिए ओवरलोड या उबड़-खाबड़ सड़कों को जिम्मेदार ठहराया जाता है। लेकिन क्षेत्र की विफलताओं का हमारा विश्लेषण एक अलग कहानी बताता है:दरार HAZ पर शुरू होती है, चरम यांत्रिक भार के बिंदु पर नहीं।

यह कोई अनुमान नहीं है. यह वर्षों के थर्मल इंजीनियरिंग कार्य से आता है - ऐसे उपकरण डिजाइन करना जो दिन-ब-दिन उच्च तापमान तनाव चक्र को संभालते हैं।

हमने खनन उपकरण निर्माता के रूप में शुरुआत नहीं की। लेकिन हम समझते हैं कि गर्मी और तनाव के तहत स्टील का क्या होता है। और वह समझ अब यह तय करती है कि हम कैसे निर्माण करते हैंहेवी-ड्यूटी खनन डंप ट्रक बॉडी.

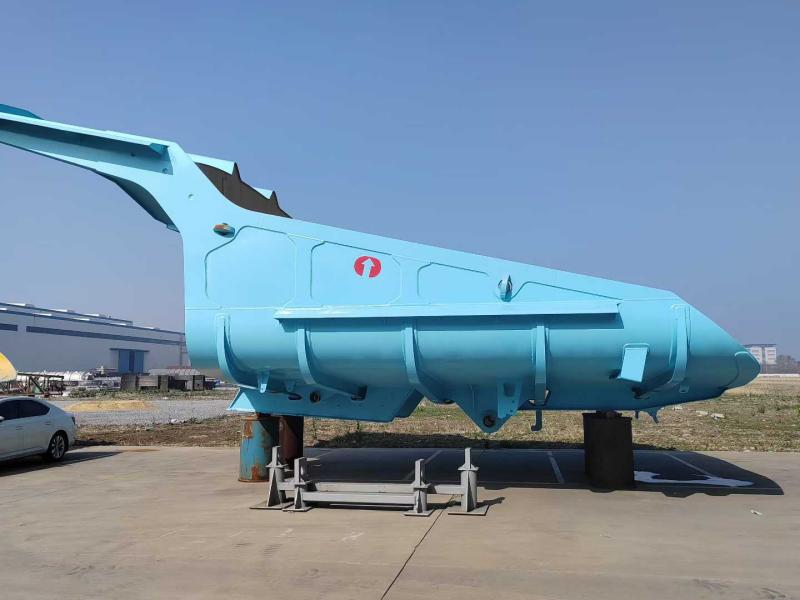

एक उत्पाद श्रृंखला: 50-100 टन क्लास ट्रक बॉडी

वर्तमान में हम हेवी-ड्यूटी खनन डंप ट्रक बॉडी का निर्माण करते हैं50-टन से 100-टन मैकेनिकल ड्राइव खनन ट्रक, कैटरपिलर, कोमात्सु, बेलाज़ और एक्ससीएमजी सहित प्रमुख चेसिस प्लेटफार्मों को कवर करता है।

मुख्य विशिष्टताएँ:

• फ़्लोर प्लेट: 16-20 मिमी एनएम450 + 10 मिमी वियर लाइनर
• साइड प्लेट: 10-12 मिमी एनएम400
• ढेर क्षमता (एसएई 2:1): 35-45 घन मीटर
• लोडिंग ऊँचाई: 5-6 मीटर हाइड्रोलिक उत्खनन ड्रॉप के लिए अनुकूलित

पारंपरिक फ्लैट-बॉटम आयताकार निकायों के विपरीत, हमारा डिज़ाइन एक का उपयोग करता हैगेटलेस, स्कूप-प्रकार प्रोफ़ाइललगातार घुमावदार फर्श के साथ।

क्यों? क्योंकि पारंपरिक फ्लैट फर्श बरकरार रहते हैंप्रति चक्र 3-5 टन चिपचिपा पदार्थ- और यह तीन से पांच टन खोया हुआ पेलोड है, साथ ही मैनुअल क्लीनआउट श्रम भी है।

तीन तकनीकी आधार

1. 13° सतत ढलान ("लाइव फ़्लोर")

मंजिल लगातार ऊपर उठती रहती है13 डिग्रीकैब गार्ड से लेकर पीछे के टिप तक। जब लहरा संलग्न होता है, तो गुरुत्वाकर्षण कार्य करता है - भार एक गति में टूट जाता है और फिसल जाता है। कोई खुदाई नहीं. कोई हथौड़ा नहीं. कोई कैरी-बैक नहीं.

2. द्वि-ग्रेड सामग्री रणनीति: NM400 + NM450

हम संपूर्ण बॉडी के लिए एक भी स्टील ग्रेड का उपयोग नहीं करते हैं। पहनावा प्रोफ़ाइल एक समान नहीं है - इसलिए सामग्री विनिर्देश भी एक समान नहीं होना चाहिए।

इस संयोजन को संभालने के लिए डिज़ाइन किया गया है500 किग्रा+ बोल्डरऊंचाई से गिरना (NM400 झटके को अवशोषित करता है) जबकि फर्श लगातार घर्षण को खींचता है (NM450 घर्षण को रोकता है)।

वेल्डिंग आवश्यकताएँ: NM400 को 150°C तक पहले से गरम करने की आवश्यकता होती है; NM450 सख्त पैरामीटर नियंत्रण की मांग करता है।

3. पांच-अनुदैर्ध्य, नौ-अनुप्रस्थ पसलियों का कंकाल

एफईए सिमुलेशन से पता चला कि तनाव फ्रैक्चर आमतौर पर फर्श और स्टिफ़नर के बीच वेल्ड सीम पर शुरू होते हैं। हमारी प्रतिक्रिया: सहायक संरचना को शेल में एकीकृत करें।

बाहरी"पांच अनुदैर्ध्य, नौ क्रॉस" जाली डिजाइनएक ट्रस के रूप में कार्य करता है, वितरण करता है60+ टनसंपूर्ण चेसिस रेल पर लोड द्रव्यमान का। यह प्रतिस्पर्धी उत्पादों में आम "केले के छिलके" को विकृत होने से रोकता है।

अतिरिक्त कार्यात्मक डिज़ाइन तत्व

45° पर सामने की छतरी:दो उद्देश्य - गिरते हुए पत्थरों को कैब से दूर मोड़ना, और गुरुत्वाकर्षण के केंद्र को ऊपर उठाए बिना आघात क्षमता में वृद्धि करना।

प्रबलित पिछला किनारा:डबल-मोटी NM450 वियर स्ट्रिप से सुसज्जित। खनन स्थल आमतौर पर डंप पैड को साफ करने के लिए पीछे हट जाते हैं। यह डिज़ाइन पीछे के किनारे के विरूपण को रोकता है और यदि टेलगेट सुसज्जित है तो उचित सीलिंग बनाए रखता है।

गुणवत्ता नियंत्रण + वैश्विक वितरण

प्रत्येक शरीर इससे गुजरता हैचुंबकीय कण निरीक्षण (एमपीआई)उपसतह वेल्ड दोषों का पता लगाने के लिए सैंडब्लास्टिंग और पेंटिंग से पहले। वेल्ड के बाद तनाव से राहत ताप उपचार मानक है।

शिपिंग:एकल-इकाई वेल्डेड निर्माण। फ्लैट रैक कंटेनर या ब्रेक-बल्क बर्तन। दो-घटक एपॉक्सी प्राइमर (समुद्री माल के लिए संक्षारण संरक्षण) प्लस पॉलीयुरेथेन टॉप कोट (यूवी प्रतिरोध)।

ऑन-साइट समर्थन:हम पहली बार की स्थापनाओं के लिए तकनीकी मार्गदर्शन प्रदान करते हैं।

यह क्यों मायने रखता है

खनन उद्योग घिसी हुई प्लेटों और संरचनात्मक मरम्मत पर लाखों खर्च करता है। लेकिन उस खर्च का अधिकांश भाग लक्षणों पर ध्यान देता है, मूल कारणों पर नहीं।

हम हेवी-ड्यूटी खनन डंप ट्रक बॉडी को केवल एक स्टील बॉक्स के रूप में नहीं, बल्कि एक थर्मल-मैकेनिकल सिस्टम के रूप में देखते हैं। वही इंजीनियरिंग अनुशासन जो लेड ऑक्साइड भट्टियों में ताप तनाव को नियंत्रित करता है, अब हॉल रोड शॉक लोड के तहत वेल्ड सीम पर लागू होता है।

समस्या यह नहीं है कि स्टील घिस जाता है। यह है कि वेल्ड सीम पहले विफल हो जाते हैं। और वह - मूल रूप से - गर्मी तनाव की समस्या है।

हमने पिछला दशक यह सीखने में बिताया है कि इसे कैसे हल किया जाए।
