हल कतरनी मिक्सर

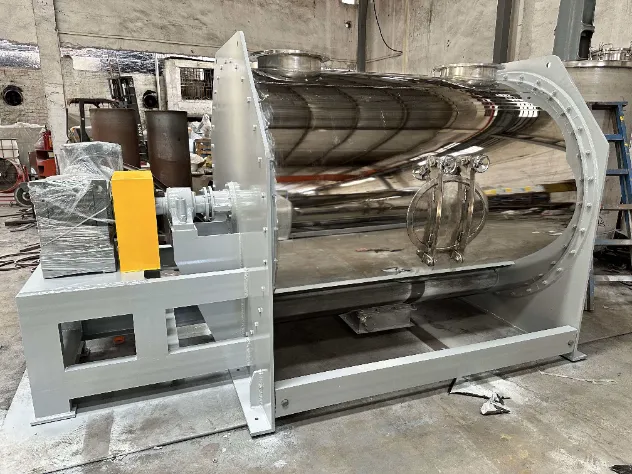

यह क्षैतिज हल कतरनी मिक्सर पाउडर, दानेदार और ठोस-तरल मिश्रित सामग्री के लिए डिज़ाइन किया गया एक कुशल मिश्रण उपकरण है। इसका व्यापक रूप से कैल्शियम-जिंक स्टेबलाइजर्स, पीवीसी एडिटिव्स, ड्राई मोर्टार, रासायनिक कच्चे माल और अन्य सामग्रियों की मिश्रण प्रक्रियाओं में उपयोग किया जाता है। मुख्य बॉडी मिरर-पॉलिश स्टेनलेस स्टील से बनी है, जो संक्षारण प्रतिरोधी और साफ करने में आसान है, जो रसायन, निर्माण सामग्री और अन्य उद्योगों की स्वच्छता और प्रक्रिया आवश्यकताओं को पूरी तरह से पूरा करती है।

उपकरण एक कठोर स्टील फ्रेम के साथ एक क्षैतिज सिलेंडर संरचना को अपनाता है, जो बिना हिलाए स्थिर संचालन सुनिश्चित करता है। ट्रांसमिशन भाग कम शोर और आसान रखरखाव के साथ अच्छी तरह से संरक्षित है, जो निरंतर और बैच उत्पादन के लिए उपयुक्त है।

संरचना एवं कोर विन्यास

सिलेंडर और फ्रेम

सिलेंडर SUS304 स्टेनलेस स्टील से बना है, जिसके अंदर और बाहर दर्पण-पॉलिश है, कोई मृत कोना नहीं है, साफ करने में आसान है। दोनों अंतिम फ्लैंज आसान आंतरिक निरीक्षण और सफाई के लिए त्वरित-रिलीज़ बोल्ट संरचना को अपनाते हैं। फ्रेम उच्च शक्ति और अच्छी स्थिरता के साथ चित्रित कार्बन स्टील से बना है, लंबे समय तक उपयोग के दौरान कोई विरूपण नहीं होता है। फ़ीड पोर्ट सिलेंडर के शीर्ष पर स्थापित किए गए हैं, और सामग्री अवलोकन और रखरखाव के लिए एक त्वरित-खुलने वाला मैनहोल किनारे पर है।

हल दस्ता प्रणाली

मुख्य शाफ्ट पर हल के आकार के मिश्रण ब्लेड के कई सेट स्थापित किए जाते हैं। जैसे ही शाफ्ट घूमता है, हल सामग्री को रेडियल और अक्षीय रूप से स्थानांतरित करने के लिए प्रेरित करता है, जिससे तेजी से एक परिसंचारी मिश्रण प्रवाह बनता है। हल लंबे समय तक सेवा जीवन, सामग्री के लिए अच्छी अनुकूलनशीलता और संचय के लिए कोई मृत कोने नहीं होने के साथ पहनने-प्रतिरोधी सामग्रियों से बने होते हैं।

हाई-स्पीड चॉपर (वैकल्पिक)

सिलेंडर के किनारे उच्च गति वाले हेलिकॉप्टरों के लिए आरक्षित स्थान, जिन्हें सामग्री आवश्यकताओं के अनुसार स्थापित किया जा सकता है। हेलिकॉप्टर पके हुए पदार्थों को कतरते हैं और डीएग्लोमरेट करते हैं, विशेष रूप से तरल योजकों के साथ मिश्रण प्रक्रियाओं के लिए उपयुक्त हैं। वे द्रवों को तेजी से परमाणुकृत कर सकते हैं और समान रूप से पाउडर में फैला सकते हैं, योगात्मक एकत्रीकरण से बच सकते हैं और मिश्रण की एकरूपता में सुधार कर सकते हैं।

प्रसारण प्रणाली

मुख्य ड्राइव उच्च ट्रांसमिशन दक्षता और स्थिर संचालन के साथ मोटर + रेड्यूसर प्रत्यक्ष कनेक्शन को अपनाती है। कपलिंग और सुरक्षात्मक उपकरणों से सुसज्जित, यह सुरक्षित, विश्वसनीय है और इसकी विफलता दर कम है। विभिन्न सामग्री की चिपचिपाहट और मिश्रण भार आवश्यकताओं को पूरा करने के लिए उपकरण की मात्रा के अनुसार मोटर शक्ति को अनुकूलित किया जाता है।

निर्वहन एवं सहायक विन्यास

सिलेंडर के नीचे एक बड़े व्यास वाला डिस्चार्ज पोर्ट स्थापित किया गया है, जिसे अवशेष-मुक्त और पूर्ण डिस्चार्ज के लिए बटरफ्लाई वाल्व/बॉल वाल्व से सुसज्जित किया जा सकता है। प्रक्रिया आवश्यकताओं के अनुसार, तरल छिड़काव उपकरणों और जैकेट हीटिंग/कूलिंग संरचनाओं को मिश्रण और तापमान-नियंत्रित मिश्रण के दौरान छिड़काव जैसी विशेष प्रक्रियाओं को साकार करने के लिए सुसज्जित किया जा सकता है।

काम के सिद्धांत

जब उपकरण काम कर रहा होता है, तो मुख्य शाफ्ट हलों को घुमाने के लिए प्रेरित करता है। हल सामग्री को सिलेंडर की दीवार के साथ फेंकते हैं, जिससे रेडियल और अक्षीय प्रवाह बनता है और तेजी से एक परिसंचारी मिश्रण प्रवाह बनता है। उसी समय, जब सामग्री उच्च गति वाले हेलिकॉप्टरों (यदि सुसज्जित हो) से गुजरती है, तो सामग्री को और अधिक परिष्कृत करने और ढेर को खत्म करने के लिए इसे कतर दिया जाता है और फैलाया जाता है। हलों द्वारा संवहन मिश्रण और हेलिकॉप्टरों द्वारा कतरनी फैलाव की दोहरी क्रिया के तहत, सामग्री को कम समय में समान रूप से मिश्रित किया जा सकता है, और मिश्रण के दौरान पृथक्करण होना आसान नहीं है, विभिन्न विशिष्ट गुरुत्वाकर्षण और कण आकार के साथ सामग्रियों के समान मिश्रण के लिए उपयुक्त है।

लाभ

उच्च मिश्रण क्षमता: हल और हेलिकॉप्टरों की दोहरी मिश्रण संरचना, उच्च मिश्रण एकरूपता, कम बैच मिश्रण समय, उच्च उत्पादन दक्षता।

व्यापक अनुकूलन क्षमता: सूखे पाउडर, कणिकाओं और ठोस-तरल मिश्रण जैसी विभिन्न सामग्रियों को संभाल सकता है, जो कैल्शियम-जिंक स्टेबलाइजर्स, पीवीसी एडिटिव्स, ड्राई मोर्टार और अन्य उद्योगों के लिए उपयुक्त है।

आसान सफाई और रखरखाव: मिरर-पॉलिश स्टेनलेस स्टील सिलेंडर + जल्दी खुलने वाला मैनहोल, अंदर कोई मृत कोने नहीं, साफ करने में आसान, सामग्री बदलते समय क्रॉस-संदूषण नियंत्रण के लिए सुविधाजनक।

स्थिर और विश्वसनीय संचालन: मजबूत समग्र संरचनात्मक कठोरता, स्थिर ट्रांसमिशन प्रणाली, कम शोर और कम विफलता दर, दीर्घकालिक निरंतर उत्पादन के लिए उपयुक्त।

उच्च अनुकूलन: विभिन्न उत्पादन परिदृश्यों को पूरा करने के लिए वॉल्यूम, सामग्री, हीटिंग/कूलिंग संरचना, तरल छिड़काव उपकरण और अन्य कॉन्फ़िगरेशन को ग्राहक प्रक्रिया आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

अनुप्रयोग

रासायनिक उद्योग: पीवीसी कैल्शियम-जिंक स्टेबलाइजर्स, प्लास्टिक एडिटिव्स, रबर एडिटिव्स, पिगमेंट, डाई और अन्य पाउडर का मिश्रण।

भवन निर्माण सामग्री उद्योग: सूखे मोर्टार, पुट्टी पाउडर, थर्मल इन्सुलेशन सामग्री और अन्य सूखे पाउडर का मिश्रण।

खाद्य/फार्मास्युटिकल उद्योग: खाद्य योजकों, मसाला, फार्मास्युटिकल पाउडर आदि का स्वच्छता-ग्रेड मिश्रण।

अन्य उद्योग: पाउडर सामग्री जैसे कीटनाशक, चारा, सिरेमिक कच्चे माल और दुर्दम्य सामग्री का मिश्रण और प्रसंस्करण।
